四軸旋轉模組中板與底板製程 銑床加工、研磨、量測到組裝 完整流程

 四軸模組在精密製造中的應用

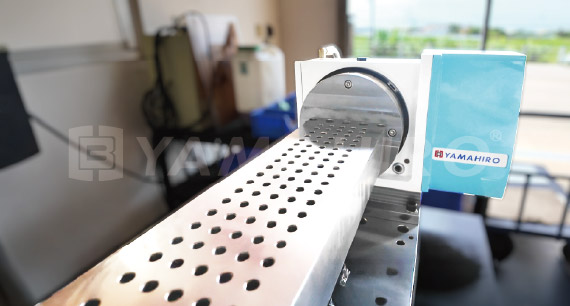

在航太、模具、汽車與醫療等產業中，四軸CNC分度盤是提升加工效率與多面加工能力的重要裝備。它能在一次裝夾中完成不同角度與面的切削作業，減少工件重新定位的時間與誤差，確保加工精度與效率。

中板與底板的設計功能  中板是四軸旋轉平台與尾座之間的結構接口，需承受工件重量與加工負載，確保夾具與工件安裝的準確性。 底板作為四軸與尾座的安裝基準件，不僅提供穩固支撐，還具有吸震與結構補強功能，可降低加工過程中的微振與偏擺，提升整體剛性與穩定性。


 原料檢測與銑削加工

製程開始前，使用不同型式的游標卡尺與測量工具，確認原料長、寬、高是否符合設計規格。

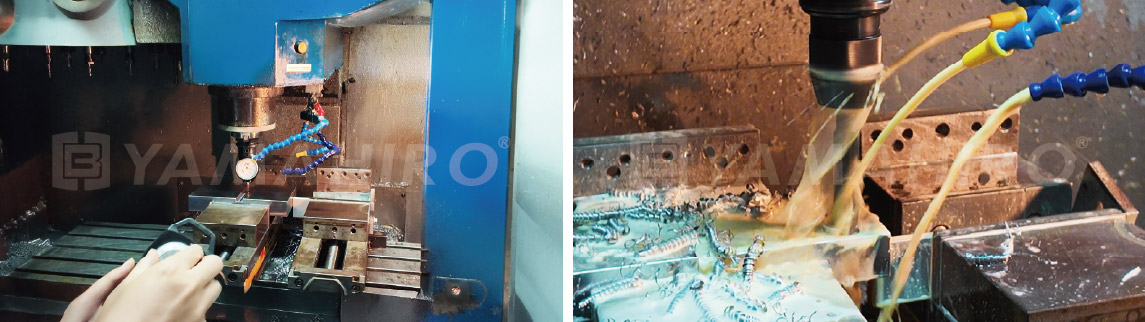

在CNC銑床加工前，透過3D量表設定工件座標系，確保定位精準。加工過程中，依照程式順序使用多種刀具，完成螺紋孔、沉頭孔等加工。
每一步刀具操作都由數控程式控制進刀速度、深度與換刀順序，確保加工一致性與精度。底板雖屬墊高部件，但平整度與孔位精度同樣必須嚴格把關，避免組裝時干涉或偏斜。

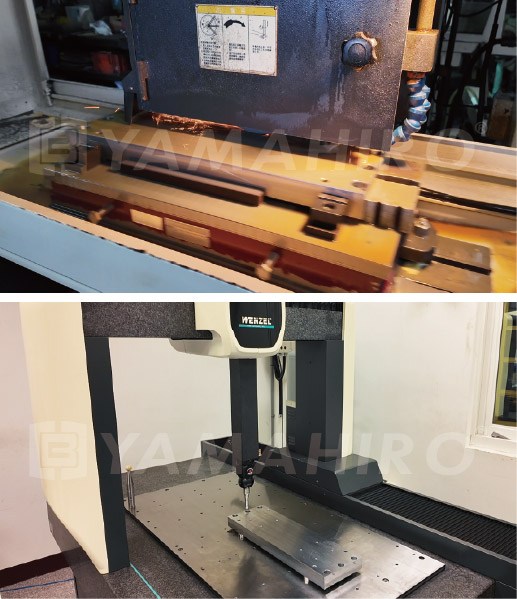

研磨與表面精度檢測  銑削完成後，進入研磨工序，利用平面研磨機的砂輪進行微量去除，消除刀痕與形變誤差，使表面粗糙度降至Ra標準值以下。研磨時搭配冷卻液降低加工溫升，防止熱變形影響精度。 研磨後，進行多項精度檢測： ◆ 高度規與測針：檢查厚度與平行度 ◆ 外徑與內徑分厘卡：確認孔徑與厚度精度 ◆ MarSurf 粗糙度儀：量測 Ra 與 Rz，確保表面性能 ◆ 數位顯微鏡：檢查研磨痕跡與瑕疵 ◆ WENZEL 三次元座標量測：檢驗孔距、平面度、平行度與垂直度，精度達微米級

 四軸模組化組裝流程

組裝從安裝旋轉平台的L型固定座開始，使用千分錶檢查端面跳動，確保定位精度。接著安裝尾座，與旋轉平台中心對齊後鎖附，確保加工時工件尾端穩定無晃動。

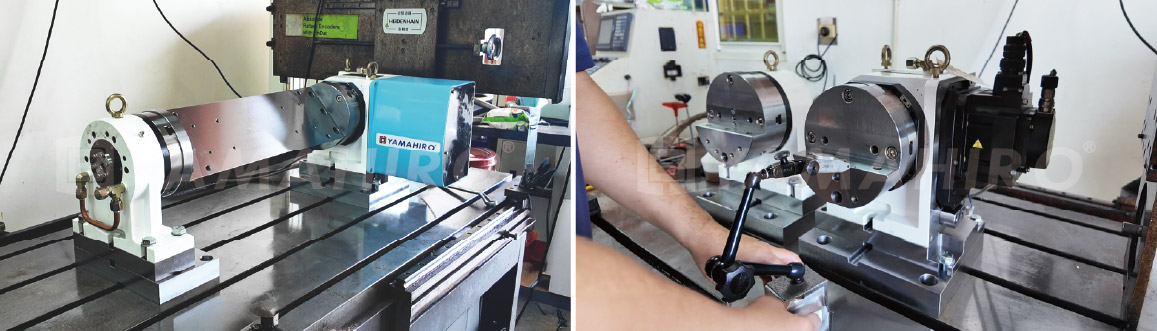

將四軸與尾座安裝到墊高塊或底板上，進行雙機校正，用千分表測量兩端軸心高度與位置，反覆調整至同軸度誤差符合標準。
最後依序安裝中板、馬達護蓋與側板，並固定品牌標誌，完成最終試轉測試。

 品質承諾與技術實力

禾寶機械自2008年創立以來，專注於高精度數控旋轉定位平台的研發與製造，擁有多項專利與完整的製程管控能力。從設計、加工、檢測到組裝，每一環節都嚴格把關，確保產品能長期穩定運行，滿足各產業對精密製造的高標準需求。

想了解更多有關四軸、五軸的實務應用與技術知識，除了訪問網站外，也歡迎追蹤我們的社群帳號或訂閱 YouTube 頻道，第一時間獲取最新經驗與務實分享。

( 延伸閱讀 四軸如何保養? 知識分享第8期-CNC 四軸怎麼保養? 拆解、清洗、組裝到精度檢測完整維修流程 )
